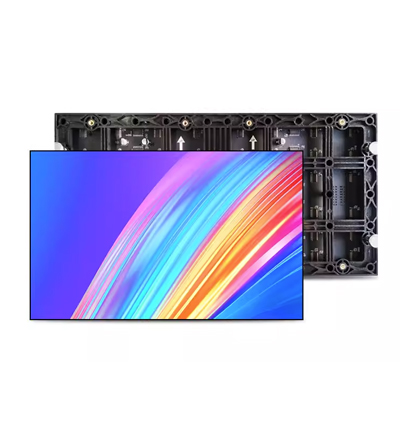

产品型号

1.875/27寸

LED型号

SMD

（1）LED管芯参数

序号

发光颜色

发光范围

主波长范围

备注

1

红色（测试条件：5mA，2.0V）

22mcd

620nm

管芯的波长、亮度，均为典型值以实际为准

2

绿色（测试条件：2mA，3.0V）

38mcd

520nm

3

蓝色（测试条件：2mA，3.0V）

5mcd

470nm

（2）像素点参数

为使配色达到最佳的白平衡效果，要求各种颜色亮度的配色比例为 R：G：B/3：6：1。

1

LED种类

SMD1515

2

像素点间距

1.875mm

3

像素点组成

1R1G1B

（3）模组技术参数

1

模组分辨率(宽×高)

160像素×90像素

2

模组尺寸(宽×高)

(宽)300mm×( 高)168.75mm

3

模组信号输入

支持精密镀金接插件直连

4

模组电源输入

支持精密镀金接插件直连

5

模组数据存储

支持数据存储

6

电磁兼容

支持EMC

7

其他防护

支持防磕碰,防潮湿,防静电

（4）机箱技术参数

1

机箱分辨率(宽×高)

320像素×180像素

2

机箱模组分布(宽×高)

2×2

3

机箱模组间平整度

≤0.1mm

4

机箱尺寸（宽×高×厚）

600mm×337.5mm×52mm

5

机箱重量

5.7Kg/箱体

6

机箱之间电源输出入连接

集成航插快速连接

7

机箱之间信号输出入连接

RJ45快速连接

8

机箱安装方式

背架安装/吊装

9

机箱维护方式

支持前维护安装

10

供电双数据

支持电源备份

11

直流供电

支持直流供电双备份

（5）屏体技术参数

1

点密度

284444点/ m²

2

亮度

200cd~500cd/ m²可调

3

水平视角/垂直视角

140°/140°

4

平整度

≥98%

5

色度均匀性

±0.003  Cx,Cy之内

6

最高对比度

5000:1

7

防护等级

IP35

（6）系统控制参数

1

信号颜色处理位数

支持红、绿、蓝各≥14bit

2

驱动方式

恒流动态1/45扫描驱动

3

换帧频率

60帧/秒  高刷支持3D：120帧/秒

4

刷新率

≥2880-3840Hz

6

屏体色温

2000K～9500K可调

7

亮度调节

手动/自动/程控

8

像素校正

配备亮度与色度逐点校正

9

控制方式

同步控制/支持双备份

10

控制距离

超五类双绞网线, 超过100米使用光纤传输

11

软件接口

Windows

12

信号输入

RJ45

（7）屏体运行参数

1

工作电压

AC：110V~240V、50~60Hz/支持双备份

2

峰值功率

≤400W/ m²

3

平均功率

100W/ m²～180W/ m²

4

连续工作时间

≥7×24hrs，支持连续不间断显示

5

平均无故障工作时间

≥1000H

6

LED寿命

10万小时

7

离散失控点

≤0.001，出厂时为0

8

连续失控点

0

9

盲点率

≤0.001，出厂时为0

10

屏幕温升（使用运行状态）

≤5度

11

运行环境温度

-10℃～60℃

12

运行环境湿度

10％～90％RH，无凝结
