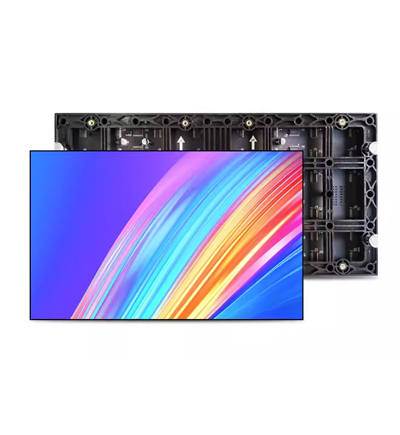

产品型号
1.56/27寸
LED规格
SMD
(1)LED管芯参数
序号
发光颜色
发光范围
主波长范围
备注
1
红色(测试条件:5mA,2.0V)
22mcd
620nm
管芯的波长、亮度,均为典型值以实际为准
2
绿色(测试条件:2mA,3.0V)
38mcd
520nm
3
蓝色(测试条件:2mA,3.0V)
5mcd
470nm
(2)像素点参数
为使配色达到最佳的白平衡效果,要求各种颜色亮度的配色比例为 R:G:B/3:6:1。
LED类型
像素点间距
1.5625mm
像素点组成
1R1G1B
(3)模组技术参数
模组分辨率(宽×高)
192像素×108像素
模组尺寸(宽×高)
(宽)300mm×( 高)168.75mm
模组信号输入
支持精密镀金接插件直连
4
模组电源输入
5
模组数据存储
支持存储
6
电磁兼容
支持电磁兼容
7
其他防护
支持防磕碰,防潮湿,防静电,表面防水
(4)机箱技术参数
机箱分辨率(宽×高)
384像素×216像素
机箱模组分布(宽×高)
2×2
机箱模组间平整度
≤0.1mm
机箱箱体尺寸(宽×高×厚)
600mm×337.5mm×52mm
机箱箱体重量
5.7Kg/箱体
机箱之间电源输出入连接
支持集成航插快速连接
机箱之间信号输出入连接
RJ45快速连接
8
机箱安装方式
背架安装/吊装
9
维护方式
前/后维护
10
供电方式
支持电源双备份
11
直流电源
支持直流输入双备份
(5)屏幕技术参数
点密度
409600点/ m²
亮度
200cd~500cd/ m²可调
水平视角/垂直视角
120°/120°
平整度
≥98%
色度均匀性
±0.003 Cx,Cy之内
最高对比度
5000:1
防护等级
IP35
(6)系统控制参数
信号颜色处理位数
支持红、绿、蓝各≥14bit
驱动方式
恒流动态1/64扫描驱动
换帧频率
60帧/秒 高刷支持3D:120帧/秒
刷新率
≥2880-3840Hz
屏体色温
2000K~9500K可调
亮度调节
手动/自动/程控
像素校正
配备亮度与色度逐点校正
控制方式
同步控制
控制距离
超五类双绞网线, 超过100米使用光纤传输
软件接口
Windows XP /7/8/10
12
信号输入
RJ45
(7)屏体运行参数
工作电压
AC:110V~240V、50~60Hz/支持双备份
峰值功率
≤500W/ m²
平均功率
100W/ m²~300W/ m²
连续工作时间
≥7×24hrs,支持连续不间断显示
平均无故障工作时间
≥1000H
LED寿命
10万小时
离散失控点
≤0.0001,出厂时为0
连续失控点
0
盲点率
屏幕温升(使用运行状态)
≤5度
运行环境温度
-10℃~60℃
运行环境湿度
10%~90%RH,无凝结
